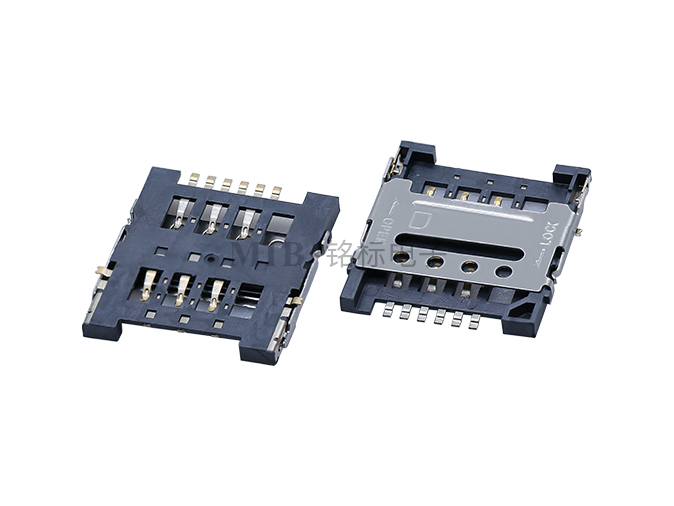

掀盖式 6PIN MICRO SIM卡座

品牌：億彩科技

型号：C-S306150A1-1

规格：14.90*16.40*1.5mm

包装：

* 声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表億彩电子内部的测试结果，如需详细测试方式，请联系億彩业务人员。

2D图纸下载

3D下载

详细参数

SPECIFICATIONS:

NOTES:

1.MATERIALS

1).HOUSING LCP S475

2).TERMINAL:C5210

3).SHELL SUS 201

2.FINISH

1).TERMINAL:GOLD PLATED 1u"ON CONTACT AREA,

G/F GOLD PLATED ON SOLDER TAILS.

2).PEG:G/F GOLD PLATED ON SOLDER TAILS.

3.MECHANICAL CHARACTERISTICS

CONTACT RETENTION:50gf/pin Min

4.ELECTRICAL CHARACTERISTICS

RATING CURRENT:1A

RATING VOLTAGE:12V

CONTACT RESISTANCE:100 MILLOHMS OHMS MAX

INSULATION RESISTANCE:

a,UNMATED:1000M OHMS MIN

b,MATED:100M OHMS MIN

DIELECTRIC WITHSTANDING VOLTAGE:

500V AC/1MINUTE

OPERATING TEPERATURE:-25℃--+70℃

STORAGE TEMPERATURE:-10°C--+40°C

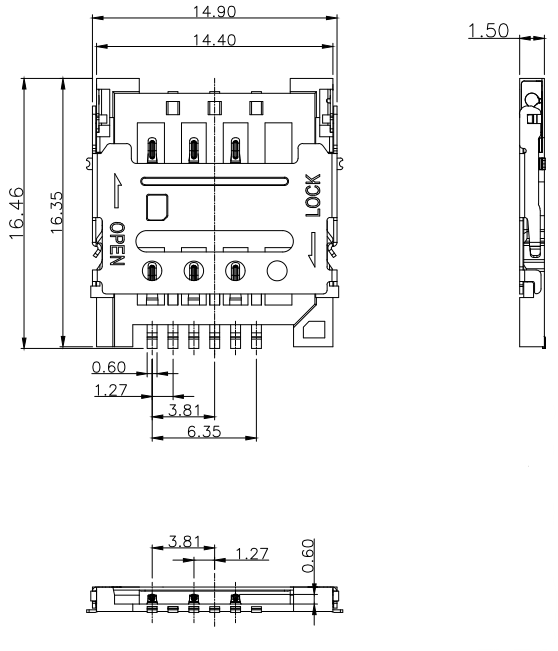

尺寸图

Proudcts	Dimensions	Circuit Diagram
Proudcts	Dimensions	Pad Layout
